一．概述

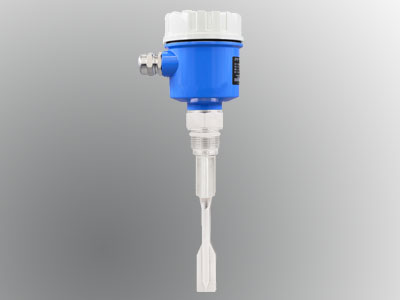

音叉開關是利用壓電晶體以及音叉的固有頻率對音叉棒進行驅動以及信號反饋，使音叉棒產生共振，當有料位接觸音叉棒時，使音叉棒產生反饋回來的頻率信號，當電路偵測到這個反饋頻率信號降低時轉換成一個節點訊號的輸出。被測物包覆于音叉棒時所產生的阻尼作用而使音叉棒震動頻率降低，并且輸出一個開關信號。因內部并無信號放大電路，可免除因物料性質改變而必須時常調整靈敏度的困擾。

當音叉開關用于低報警（或低位控制）用途時，容器內介質向下排放流經音叉，當?shù)陀谝舨嫣囟ㄎ恢脮r，引起固有頻率的變化，這一變化被電子元件檢測，從而切換輸出狀態；當用于高位報警（或高位控制）用途時，容器內的介質上升并與音叉接觸，引起固有頻率的變化，從而切換信號輸出狀態。

二．優勢特點

精巧體積，測量靈敏

精選材質，無需調校

性能穩定，直觀顯示

三．技術參數

供電電源：24VDC  220VAC

功率等級：≤1W

輸出方式：1組繼電器輸出

響應時間：約1秒

延時時間：0~50秒可調

工作壓力：≤2MPa

介質比重：＞0.6KG/㎡

環境溫度：-30℃~150℃

環境濕度：0~85%

連接方式：G1螺紋/可配法蘭

測量介質：液體、固體粉料（腐蝕、高溫、高壓等介質需定制）
