由于天然氣的流量計量與企業的經濟效益和用戶的利益有著直接的關系，因此人們對于天然氣流量計量的準確性提出了更高的要求。
天然氣作為清潔能源，得到了越來越多的利用，在能源結構的比例逐年增加。隨著我國西氣東輸工程建設的進行，天然氣的覆蓋面也越來越廣泛，因此天然氣流量測量就成為一個重要的環節。天然氣的流量測量目前主要應用于貿易結算較為常見，我國天然氣貿易計量是在法定要求的質量指標下以體積或能量的方法進行交接計量，現階段基本上以體積計量為主。
由于在工業生產中涉及到的介質不僅有固體，還有液體和氣體，他們都需要進行準確的流量檢測與控制。伴隨著科學技術的不斷發展，無線通信技術與電子信息技術在流量計量方面發揮了巨大的作用，隨著我國新基建關于5G技術的大力建設與推廣應用，流量計量?jī)x表的物聯應用也面臨了發展的黃金階段，現階段無論是對流量計量?jī)x表數量的需求還是對流量計量?jī)x表質量的需求都有了更高的指標。

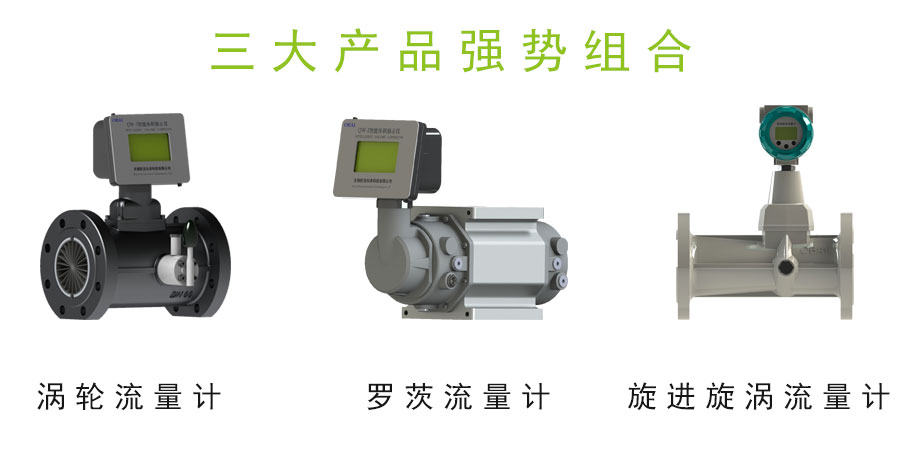

我公司目前用于天然氣流量測量的主流流量計產品大致有：氣體渦輪流量計、氣體羅茨流量計、旋進旋渦流量計等。下面我們就這些流量計特點優勢以及智慧物聯和預付費充值等應用方面做簡單應用方案分析。以期對您的企業發展帶來更科學、便捷、高效的管理運作。

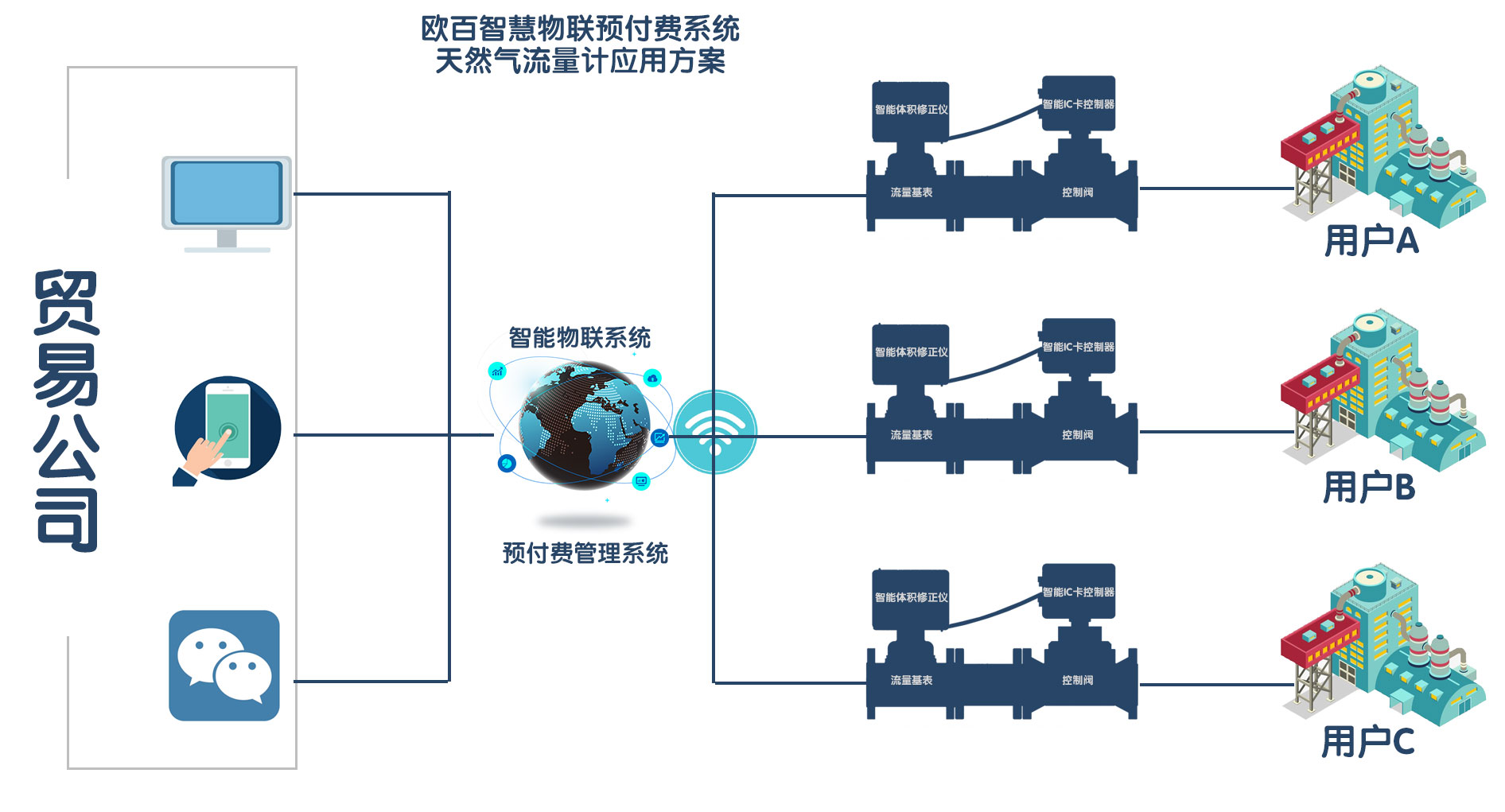

本方案由三部分組建，
1.數據采集部分：天然氣計量?jī)x表
2. 計量計費管理部分：智能IC卡控制器與預付費充值管理系統
3.儀表設備管理部分：智能物聯遠程管理控制系統
一、天然氣計量?jī)x表產品：

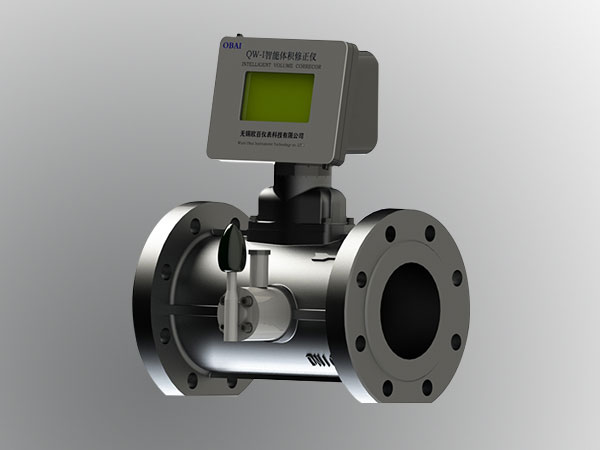

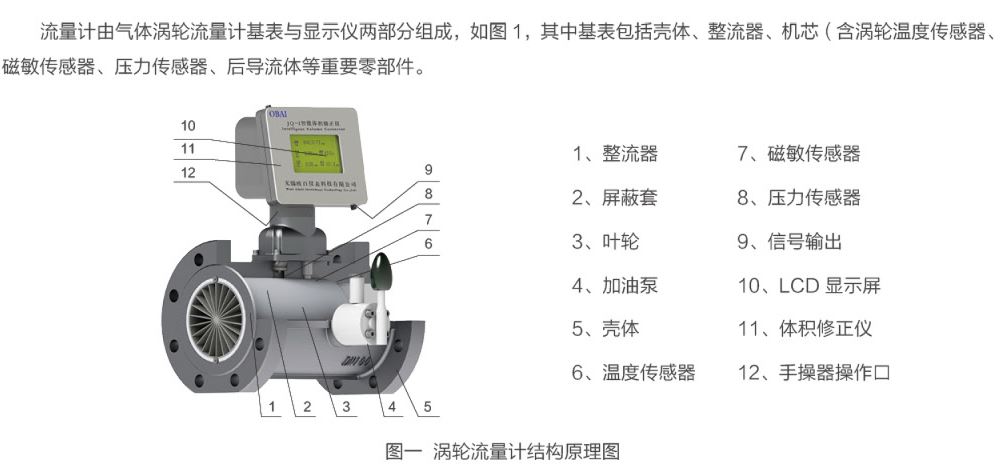

1.OBLWQD系列氣體渦輪流量計
概述：
OBLWQD系列氣體渦輪流量計是我公司在總結多年渦輪流量計設計和生產經驗的基礎上，經過精心研制開發，向用戶提供的一種高精度、高可靠性的新型精密計量?jī)x表，該流量計適用于各種單相氣體的測量，是城市燃?xì)?、石油、化工、電力、冶金等行業用氣計量的理想產品。
本產品符合GB/T18940-2003/ISO 9951:1993《封閉管道中氣體流量的測量渦輪流量計》國家標準和檢定規程JJG 1037-2008《渦輪流量計》。
主要特點：
● 測量精度高、重復性好、量程比寬（可達1:20或更寬）
● 采用純進口軸承和即時注油系統，使流量計摩擦阻力小、密封性好、使用壽命長；
● 采用精心設計的反推結構和獨特的機身構造，確保軸承長期運轉的可靠性；
● 內嵌防雷擊、防浪涌、脈沖群抑制等保護電路，外輸接口均實現電氣隔離設計，抗干擾強可靠性好；
● 采用高精度數字溫度傳感器和數字壓力傳感器，且數字壓力傳感器自帶溫度校正功能，壓力檢測精度高、長期穩定性好，溫漂??；
● 抗強磁干擾，可以防偷盜氣；
● 智能一體化設計，可動態檢測介質的溫度、壓力，并進行自動補償和壓縮因子修正，直接顯示氣體的溫度、壓力、瞬時工況體積、瞬時標況體積、以及工況累計體積、標況累計體積、電池容量；
● 先進的雙電源微功耗高新技術，整機功耗低，既能憑借內置電池長期穩定工作（鋰電池可以使用5年），又可接外供電源運行；
● 大屏幕背光LCD顯示（僅在外供電時），在較暗環境中可清晰直讀；
● 儀表可以輸出脈沖信號，也可以根據用戶需要輸出4~20Ma標準模擬信號；
● 可以輸出IC卡定量脈沖信號，與IC卡控制器搭配使用；
● 采用RS485接口MODBUS協議：可與專用MODEM搭配，通過網絡構建自動讀表管理系統，自動化程度高；
● 采用EEPROM數據存儲技術，設置參數斷電后可長期保存。重要的數據雙備份計算，重要的數據同時存儲在二個存儲器內，確保數據安全；
● 內部電池低電量自動報警（≤3.2V），提醒用戶及時更換電池；
● 意外斷電自動保存數據，防止數據丟失；
● 外部電路和主電路隔離，隔離電壓高達1000V；
● 儀表具有防爆功能，防爆標志ExiaIICT4（本安型）；流量計外殼防護等級為IP65.

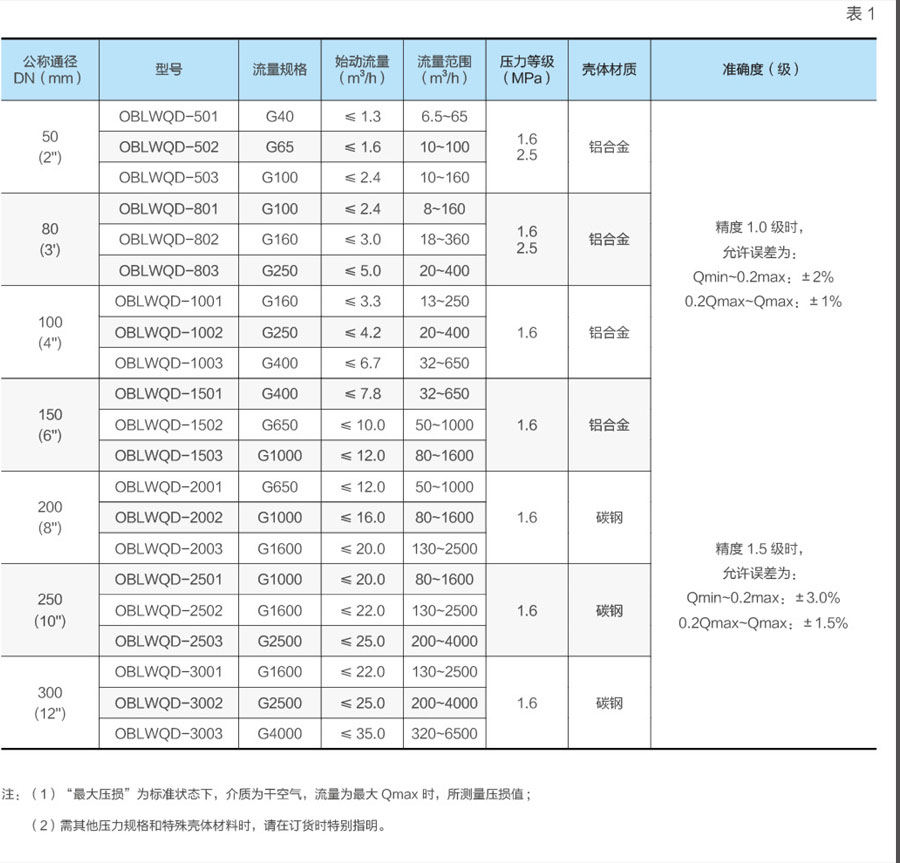

選型參數指標：

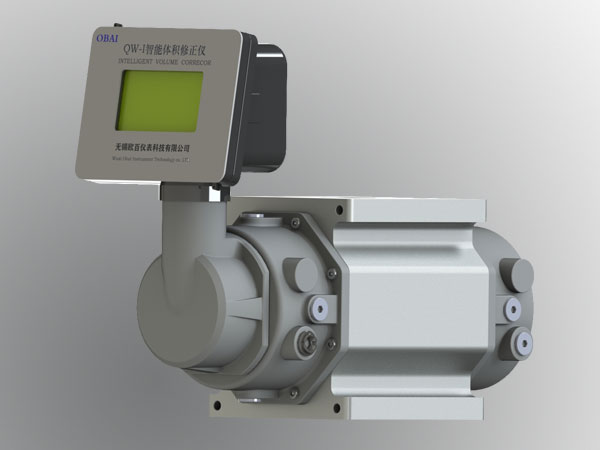

2.OBLQ系列氣體羅茨流量計
概述：
OBLQ氣體羅茨流量計是精確測量氣體流量的儀表，基于容積式測量原理，用于精確計量流經封閉管道的氣體流量。

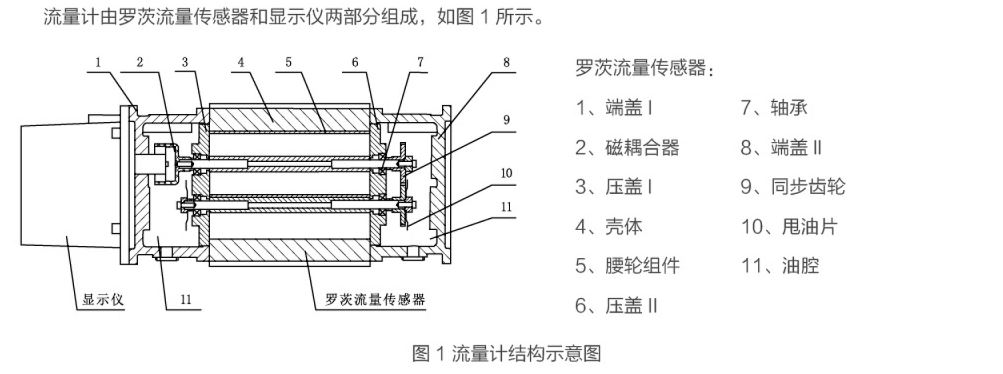

該流量計由羅茨流量傳感器和顯示儀兩部分組成，可適用于測量天然氣、城市煤氣、丙烷、氮?dú)狻⒐I(yè)惰性氣體等非腐蝕性氣體，主要應用于餐飲、賓館等行業的燃?xì)馍虡I(yè)結算，輸配官網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用做標準流量計。
主要特點：
● 準確度高、重復性好。內部轉子經精密加工和平衡檢測、無接觸旋轉以及對軸承良好潤滑，確保流量計準確度不變，工作壽命長；
● 始動流量小，范圍度寬，壓力損失小；
● 流量計前后不需要直管段，計量準確度不受壓力和流量變化的影響，可以安裝在環境狹窄的場合；
● 通用性好，所有規格羅茨流量傳感器均可使用通用的顯示儀；
● 配置RS485通訊接口和專用信號集中器配套，可通過GPRS、Internet組成遠程數據采集及監控系統，便于數據的集中采集和實時管理；
● 內嵌防雷擊、防浪涌、脈沖群抑制等保護電路，外輸接口均實現電氣隔離設計，抗干擾強可靠性好；
● 可內嵌無線通信模塊、多種工作模式可配置選擇，GPRS模塊可由內置電池供電工作實現有限次數的數據傳輸，使用方便；
● 溫度、壓力可根據實際情況設置為采集和不采集兩種模式；溫度、壓力采集的時間間隔可設置，在不采集模式下，可取機內溫壓設置值；
● 在溫度、壓力出現故障情況下，使用替代溫度、壓力值進行計算，避免累積量大范圍偏差現象，并且可以查看故障情況下的錯誤標況累積量和錯誤工況累積量；
● 采用高精度數字溫度傳感器和數字壓力傳感器，且數字壓力傳感器自帶溫度校正功能，壓力檢測精度高、長期穩定性好，抗強磁干擾，可以防偷盜氣；
● 具有實時檢測修正儀開蓋及閉合狀態，且有參數修改操作狀態，并存儲操作事件和時間；
● 具有數據防篡改功能，并自動記錄關鍵數據修改；
● 具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可永久性保存；
● 儀表具有防爆功能，防爆標志為ExibIIBT4Gb，可工作在危險區域0區、1區和2區；
● 流量計外殼防護等級為IP65
本產品為本安型防爆設計生產，經國家防爆電氣產品質檢中心檢驗合格，符合國家標準GB3836.1-2010和GB3836.4-2010的有關規定。

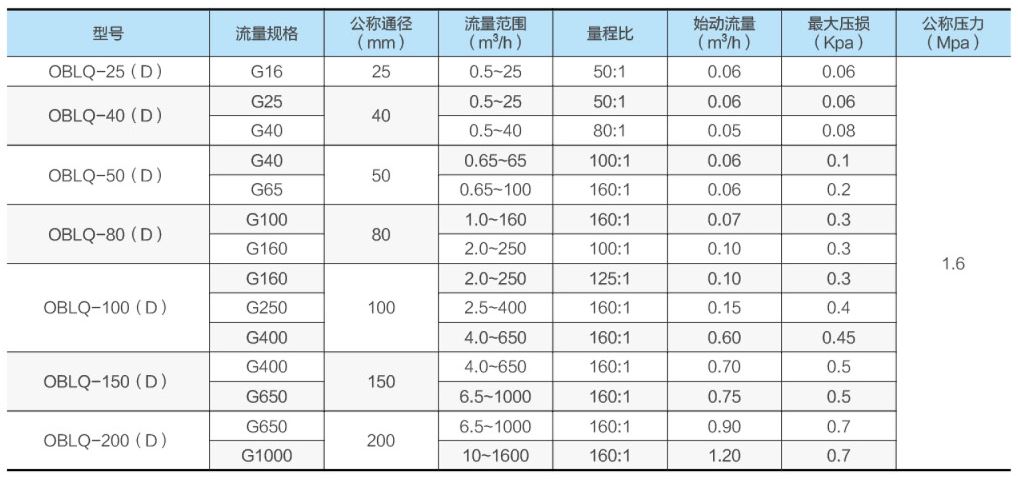

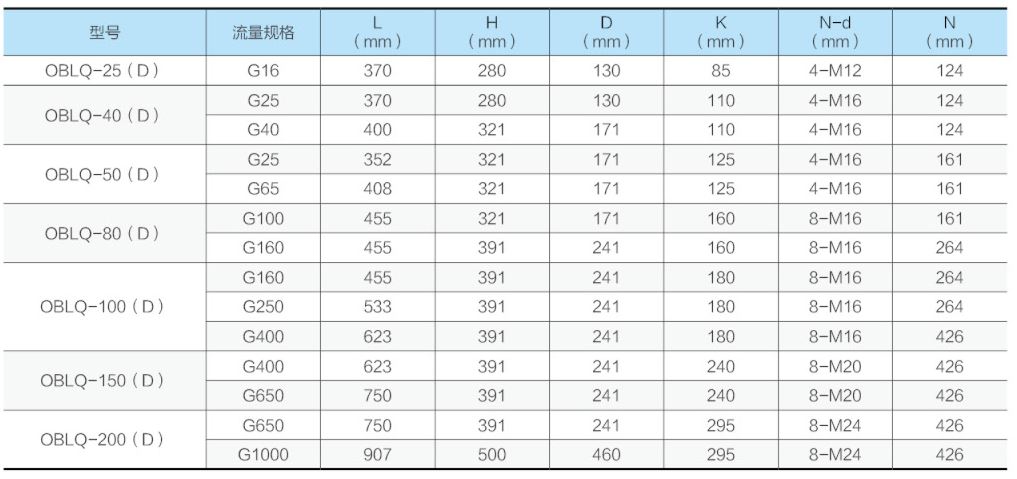

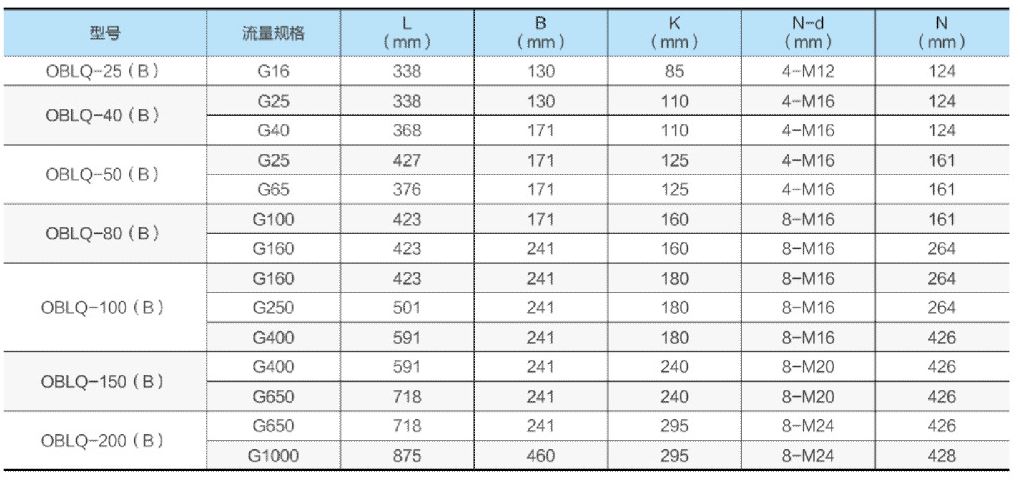

基本參數：

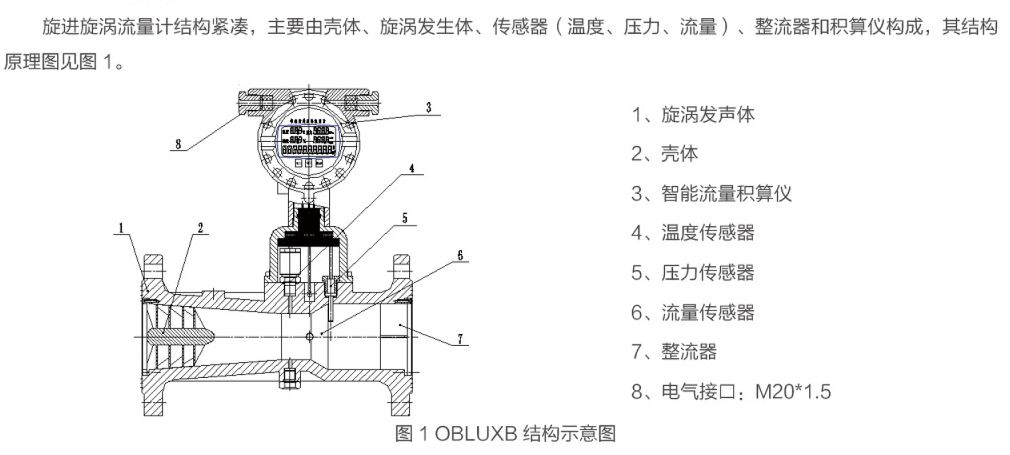

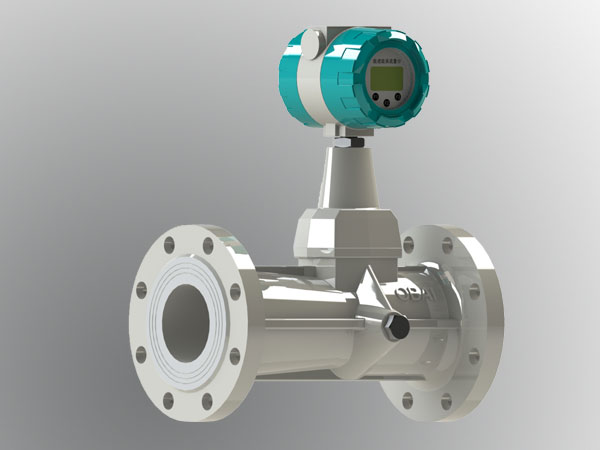

3.OBLUXB系列旋進旋渦流量計
概述：
OBLUXB系列旋進旋渦流量計是用于精準測量氣體介質流量的一種速度式流量計，具有計量精度高、重復性好、測量范圍寬、安裝簡單、維護方便、使用壽命長、操作使用方便等優點。并且儀表考慮到氣體的可壓縮性，體積量與介質溫度、壓力的變化將工況流量直接轉化為標況流量，保證測量的準確性。
本儀表適用于石油、化工、航空航天、科研部門、化工產業等領域中的氣體測量，可用于天然氣、煤氣、丙烷、空氣、氨氣等氣體的測量和計量，用于用戶之間的貿易計量以及工業生產之間的過程控制。
主要特點：
●測量精度高、重復性好、量程比寬（可達1:15或更寬）
●采用進口采集芯片，保證測量的準確和可靠性，使用壽命更長；
●采用整體設計，測量部分無可動部件，穩定可靠，適用于長期使用穩定性；
●儀表本身結構獨特，優化了引導固定葉輪，并對整體的類文丘里管線做了多元優化，整體提高儀表性能，前后直管段要求較低，最低可做前3D后2D
●采用雙探頭對稱測量技術，大幅度提高信號強度，使傳感器能準確的檢測出信號，并抑制由管線震動引起的干擾；
●智能一體化設計，可動態檢測介質的溫度與壓力，并進行自動補償和壓縮因子修正，直接顯示氣體的溫度、壓力、瞬時工況體積、瞬時標況體積以及工況累計體積、標況累計體積、電池容量等；
●先進的雙電源微功耗高新技術，整機功耗低，既能憑借內置電池長期穩定工作（鋰電池可以使用5年），又可接外供電源運行；
●大屏幕背光LCD顯示（僅在外供電時），在較暗環境中可清晰直讀；
● 儀表可以輸出脈沖信號，也可以根據用戶需要輸出4~20Ma標準模擬信號；采用RS485接口MODBUS協議：可與專用MODEM搭配，通過網絡構建自動讀表管理系統，自動化程度高；
● 可以輸出IC卡定量脈沖信號，與IC卡控制器搭配使用；
● 采用EEPROM數據存儲技術，設置參數斷電后可長期保存。重要的數據雙備份計算，重要的數據同時存儲在二個存儲器內，確保數據安全；
● 內部電池低電量自動報警（≤3.2V），提醒用戶及時更換電池；
● 意外斷電自動保存數據，防止數據丟失；
● 外部電路和主電路隔離，隔離電壓高達1000V；
● 儀表具有防爆功能，防爆標志ExiaIICT4（本安型）；流量計外殼防護等級為IP65.

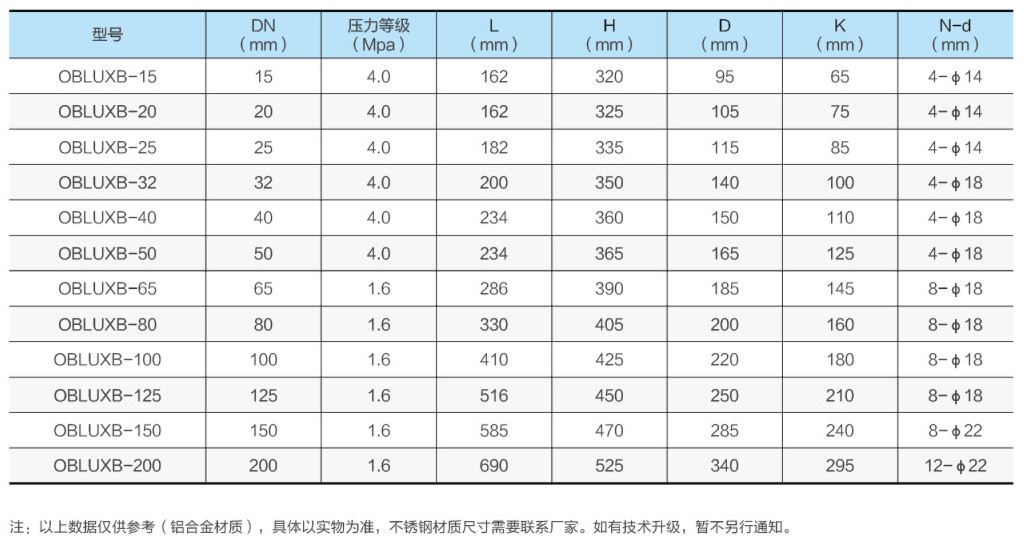

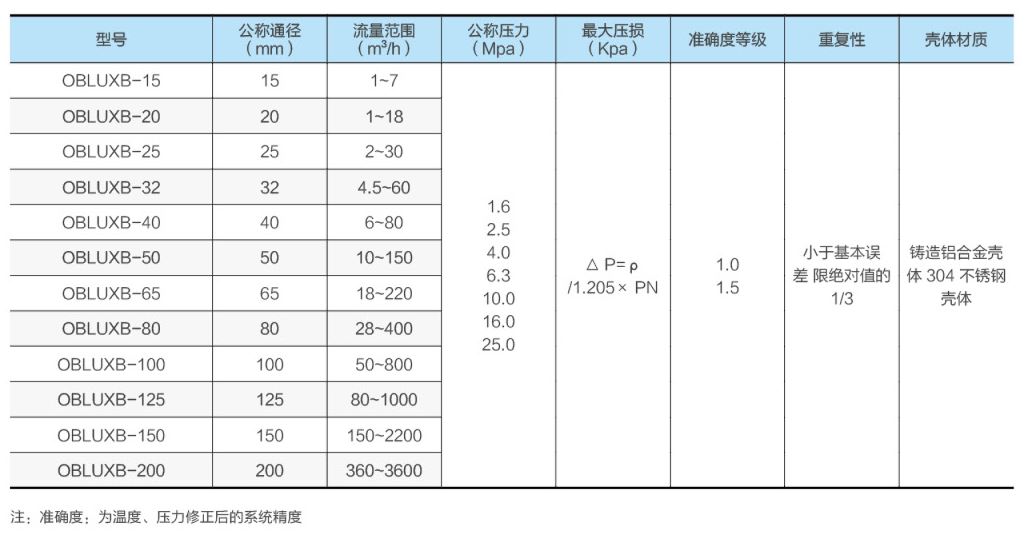

基本參數：
二、IC卡控制器與OBAI智能預付費充值管理系統
概述：
隨著燃?xì)庑袠I(yè)計量技術的不斷成熟、計量方案的多元化，智能化的收費系統可以完美解決供應方的收費管理工作，配合先進的支付技術，能夠大幅減少工作量、降低勞動成本、提高工作效率。
OBLCK系列智能IC卡控制器是我公司綜合眾多用戶的使用需求，研制開發的一種新型預付費智能控制器。該產品擁有自主知識產權，其關鍵技術國內領先。該控制器與各種流量計配套可組成智能IC卡計量系統，并配合我公司開發的智能設備管理（預收費）系統完成工商業用戶的預付費和計量工作。
IC卡控制器符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》、GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》標準，防爆標志為EXibllBT3 GB,經國家防爆檢測中心檢驗合格，并取得防爆合格證；適用于1區、2區，含有IIA~IIB類，T1~T3爆炸性氣體混合物場所。
本系統是一卡對一表的IC卡預付費系統，分IC卡管理系統和IC卡控制器，用戶首先由IC卡管理系統開戶，登記用戶資料，之后通過IC卡購得使用氣量，將IC卡插入IC控制器后,氣量輸入到控制器內系統，卡中氣量被清零。
控制器根據當前控制閥內氣量情況和監控到的本身控制閥的電池情況以及流量計電池情況來決定閥門的開和關，滿足氣量充足、電池供電正常的情況下，閥門會自動打開（若選用開閥卡管理方式時，必須插入開閥卡后，控制閥才能打開）。
當流量計有流量信號輸入時，IC卡控制器液晶顯示的剩余氣量會自動遞減。
IC卡控制閥正常工作時，控制器液晶顯示剩余氣量和累計氣量以及整個系統的狀態，包括IC卡控制閥電量是否充足、流量計電量是否充足、氣量是否充足、閥門的開關情況有無異常操作等標記。
為方便用戶管理，本系統管理者可通過電腦端、手機APP和微信小程序端查看和管理所有聯網設備的運行情況。
系統性能概述：
●本控制閥常規工作壓力最大為0.4MPa，最大口徑為200mm；
可選定制類最大工作壓力可達6.0MPa，最大口徑可達500mm，使用DC24V供電。
●采用先進的開閥機構， 確保閥門的可靠開啟。
●創新型的可旋轉表頭設計，可適應任何安裝環境。
●采用最高級別的本安型電氣防爆設計，徹底杜絕電動閥門的安全隱患。
●微功耗單片機系統設計，全活動工作模式，2節1號鋰電池串聯，工作時間可達3年以上。
●一次購氣量最大可達1億m3，方便大流量工業用戶購氣。
●支持金額充值和氣量充值，可使用價格調整卡便捷調整氣價。
●采用邏輯加密和動態數據加密雙重加密技術，確?？〝?shù)據的安全以保障用戶利益。
●系統可發行用戶卡、氣量轉移卡、管理卡、開閥卡等多種卡，方便用戶使用和客戶管理。
●管理系統具有自動識別的補卡機制，確保燃?xì)夤镜睦妗?/p>
●可采用開閥卡控制大流量用戶頻繁開關閥門，保證大流量燃?xì)庠O(shè)備用氣安全。
若需要了解更多應用方案，歡迎致電我公司技術部，我們會根據您的具體情況為您定制更便捷、高效、科學的應用組合方案。
